概述

DYT型电动液压推杆(简称电液推杆)适用于往复推拉直线(或往复旋转一定角度)运动，可用于上升、下降或夹紧工作物的场所，也可用于远距离及高空危险地区，并可和计算机联网进行集中(程序)控制。现已广泛应用于冶金、矿山、煤炭、电力、机械、粮食、水泥、化工、水利、运输等行业，是不可缺少的通用动力源。

原理与功能

1、工作原理︰电液推杆以电动机为动力源，通过电动机正(反)向旋转，使液压油通过双向齿轮泵输出压力油，经油路集成块，送至工作油缸，实现活塞杆的往复运动。

2、过载自动保护功能︰电液推杆工作时，如活塞杆所受外力超过额定的输出力或活塞已到终点，电机仍在转动，这时油路中油压增高到调定的压力，溢流阀迅速而准确地溢流，实现过载自动保护。电机虽在转动，但不会烧毁。

3、自锁功能︰电液推杆的油路集成块中设计了压力自锁机构，电机停止转动，活塞杆立即停留在一定的位置，压力油处于保压状态。

4、可根据用户要求，在额定的速度范围内进行无级调节速度。

5、可根据用户要求，在额定的输出力范围内进行无级调节推、拉。

6、可根据用户要求，在额定的行程范围内进行无级调节行程。

与同类产品的比较

电液推杆与电动推杆、电动执行机构、液压缸、气缸、相比有如下有点：

1、 具有可靠的过载自动保护功能，即使超负荷或运行至行程终点时，电机照样正常运转，却不会烧毁或损坏其他部件。电动推杆和电动执行机构无法可比。

2、 电液推杆可以带负荷启动，而电动推杆和电动执行机构却很困难。

3、 同一台电液推杆在其额定的推、拉力范围内，其推、拉力可无级调节，所以驱动力范围广，而电动推杆和气缸则无法办到。

4、 在推力和速度相同的情况下，电液推杆消耗的电能是电动推杆和电动执行机构的一半。

5、 电液推杆采用全液压传动，动作灵敏，运行平稳，能有效地减缓外来的冲击力，行程控制准确，气缸、电动推杆和电动执行机构则不能做的。

6、 电液推杆采用机、电、液一体化全封闭结构，工作油路循环于无压的封闭钢筒内，体积小，不漏油，便于安装维修。在恶劣的环境下不吸尘、不进水、内部不锈蚀，使用寿命比气缸、电动推杆、电动执行机构长久。

7、 投资小、气缸需建昂贵的空压站，且气压管路易泄漏，气压不稳定，噪音高;液压缸需建液压站，而电液推杆只需接通电源即可使用。

8、 维修方便。在特殊情况下，电液推杆只需更换即可，而液压站则需先慢慢查明故障原因，再进行仔细维修，这将影响全部工作的正常运行。

电液推杆与电动推杆、电动执行机构、液压缸、气缸的比较一览表



比较的项目	比较的结果
	电液推杆	电动推杆	电动执行机构	液压缸	气缸
过载自动保护功能	优	差	差-可	优	良
自锁功能	优	优	差	优	差
带负荷启动	优	差-可	可	极优	可
不烧毁电机	优	差	差	优	/
额定范围内输出力的无级调节	优	/	可	优	差
额定范围内速度的无级调节	优	差	差	优	/
额定范围内行程的无级调节	优	优	优	优	差
输出力	大	小	小	大	小
投资	一般	低	高	高	极高
节能效果	好	好	差	差	差
机械效率	高	低	低	高	低
控制方法	简	简	繁	简	简
维护量	少	少	多	少	多
故障率	少	多	多	一般	多
冲击率	小	大	大	小	极大
噪音	低	低	高	低	极高
体积	一般	小	大	小	大





























































造型说明

电液推杆主要是由推杆的型式、电机的防护等级、额定输出力、行程、额定速度和使用角度等六大基本要素组成，还可根据用户通特殊要求，配套三种调节功能，即：速度调节，推、拉力调节，行程调节(行程开关定位)。除了上述三种调节功能订货时必须文字注明外，其它请参照型号编制方式认真填写六大基本要素。

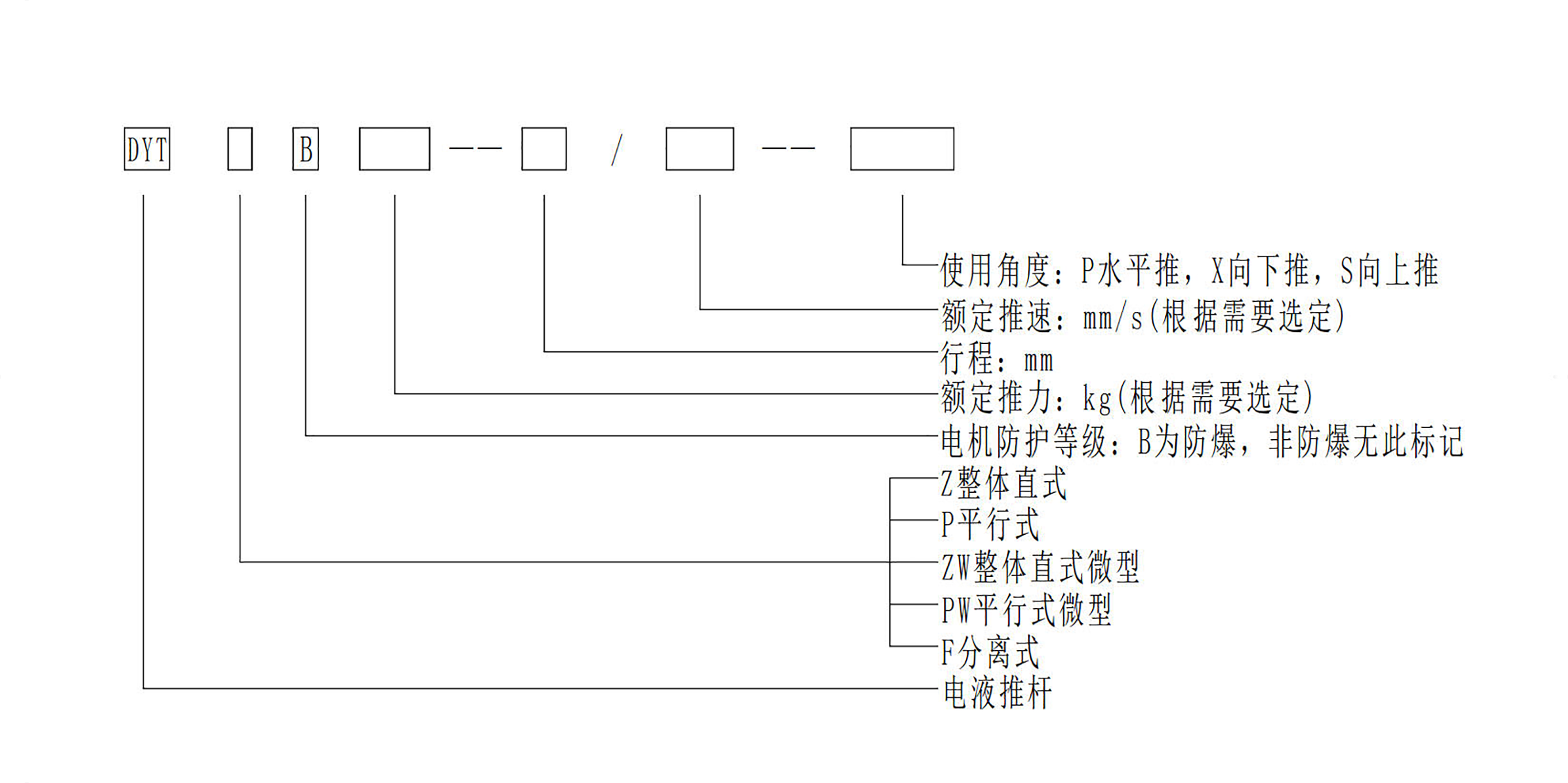

产品型号编制规则
