电动推杆是一种往复运动的电力驱动装置，可以用于各种复杂或简单的工艺流程中，作为电动执行机构以实现远方集中控制或自动控制。

电动推杆是一种通用部件，自生产以来，已被广泛应用于电力、机械、冶金、交通、煤炭、化工、制糖机械、棉花机械等部门，深受广大用户欢迎。

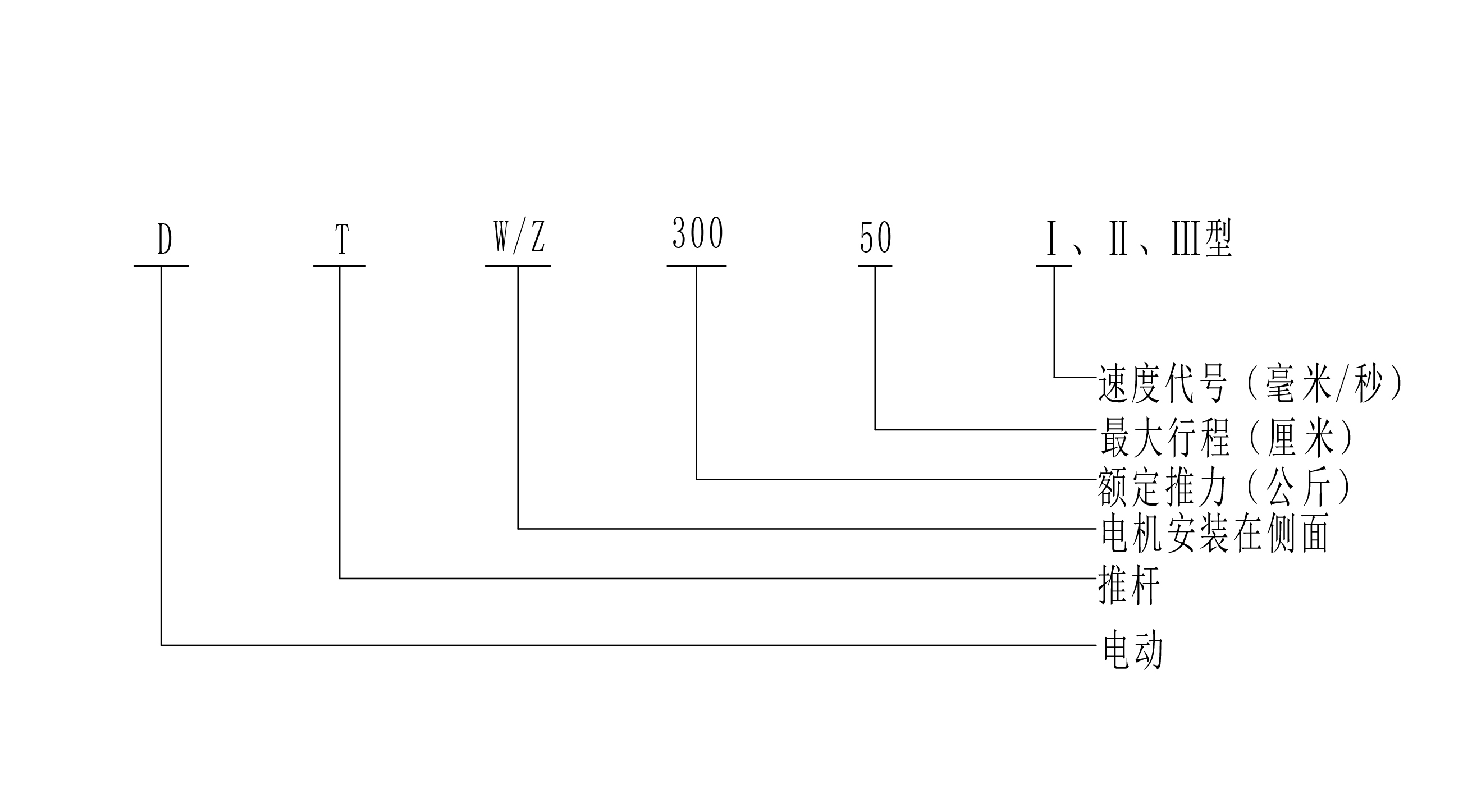

产品型号示例：

注：TDT型是双台式同步电动推杆。(结构图另供)

结构与性能

1、 结构︰电动推杆由驱动电动、减速齿轮、丝杆、铜螺母、导套、推杆、滑座、弹簧、外壳及安全开关等零件所组成，结构紧凑，动作灵活，安装方便。为方便用户直接接通电源使用，可根据用户需要选购电动推杆附件(外接行程开关装置、支架、电控箱)。

2、 工作原理：电动机通过一对齿轮减速后，带动一对丝杆螺母，把电机的旋转运动变为直线运动，利用电机正反转完成推杆动作，推力、拉力相等。如通过各种杠杆、摇杆或连杆等机构，可完成转动或摆动等复杂动作。通过，改变杠杆力臂长度，可以增力或加大行程。

3、 过载自动保护功能：推杆内设有过载自动保护装置，当推杆行程到极限位置或超过额定推拉力一定数值时，推杆自动停机，起到超载保护功能，使电机及机构不致损坏，但不能以此当做行程开关使用。因此要求在，被推拉的机构上装有开关，或在电动推杆上配置外接行程开关装置，以控制推杆正常起停。

4、 机外附件：

(1)外接行程开关装置，可在选定的行程范围内起调节行程的作用。

(2)支承架，固定推杆作用。

(3)电器控制箱。

安装注意事项

推杆外壳设有安装轴，可配置支承架或吊架安装于适当位置，头部销轴连接套可与被推构件相连，支承架可自备，也可在订货时与主机同时订购。推杆主机上配置的安全保护开关必须串接在电气控制线路中，严禁不接安全开关时运行。安全开关不得当作行程开关使用，用户必须在主机上安装外接行程开关装置，此装置需用户自备或在订货时订购，由我公司代为安装在主机上，以控制推杆行程。

选购须知

首先针对工作对象的工况需要，选定机型，然后进行受力分析，确定所选用的推力、行程、和速度。

使用时不能将推杆伸、缩到极限位置，必须安装外接行程开关装置，起到控制行程的作用。此装置若需订购，需在订货时同时订购。

维护和检修

1、工作环境温度在﹣10°C～60°C之间，相对湿度在85%以下能正常运行。

2、推杆前端安装的防护套系防止尘埃侵入机内，因此使用时切勿拆掉。

3、运行一段时间(约为半年)后，应检查和维护，并可更换机内滚珠轴承脂(SY1514﹣65)充满度70%

4、必须经常注意行程开关安全开关的位置，防止多次使用造成移位而失控，导致电机烧毁。



产品型号编制
